Кратко
Напряжение бортовой сети падает на ходу из-за отказа одной из фаз обмотки статора генератора или неисправности регулятора напряжения; в сильный дождь возможны сбои системы зарядки. Сначала проверяют аккумулятор, провода массы и разъёмы, затем измеряют напряжение зарядки на аккумуляторе и переменное напряжение на выходе статора и сравнивают с нормами руководства. Неисправный регулятор заменяют, статор перематывают или заменяют.
Симптомы
- Напряжение бортовой сети падает на ходу, аккумулятор не заряжается.
- Сбои системы зарядки в сильный дождь: чтобы доехать, приходится держать обороты выше 3000 об/мин.
- Ошибки низкого напряжения, разряд аккумулятора при езде.
С 2024 года генератор изменён: он даёт больший ток на холостом ходу и малых оборотах, максимальная отдача осталась прежней.
Причины
- Отказ одной из трёх фаз обмотки статора.
- Неисправность регулятора напряжения: он выпрямляет переменный ток генератора и ограничивает напряжение зарядки.
- По руководству генератор не заряжает, если регулятор не соединён с массой, ослаблен или повреждён провод массы двигателя, ослаблены или повреждены провода цепи зарядки.
- По руководству ток зарядки ниже нормы из-за слабого аккумулятора, большого числа дополнительных потребителей, ослабленных или окисленных соединений, длительной работы на холостом ходу и езды на малой скорости.
- Влага и окисление в разъёмах статора и регулятора.
Диагностика
- Проверьте аккумулятор: напряжение и клеммы — см. Аккумулятор - разряд и выбор.
- Проверьте провод массы жгута на двигателе — спереди внизу, за ящиком аккумулятора (Рис. 1). Если провода шевелятся, подтяните — 6,8–7,9 Н·м. Наконечник провода массы аккумулятора должен лежать ниже наконечника массы основного жгута, ближе к картеру (бюллетень M1573).
- Запустите двигатель и измерьте напряжение на аккумуляторе при 3600 об/мин. Сравните с нормой регулятора (таблица ниже).
- Снимите нижний спойлер, отсоедините разъём статора от регулятора (Рис. 2) и измерьте переменное напряжение между каждой парой из трёх выводов статора при нескольких значениях оборотов. Напряжение у всех трёх пар должно быть одинаковым и соответствовать норме; заметно меньшее напряжение на одной из пар указывает на отказ фазы.
- Осмотрите разъёмы статора и регулятора: влага, окисление, ослабленные или выпавшие контакты (Рис. 3).
- Если аккумулятор разряжается на стоянке, измерьте ток утечки.

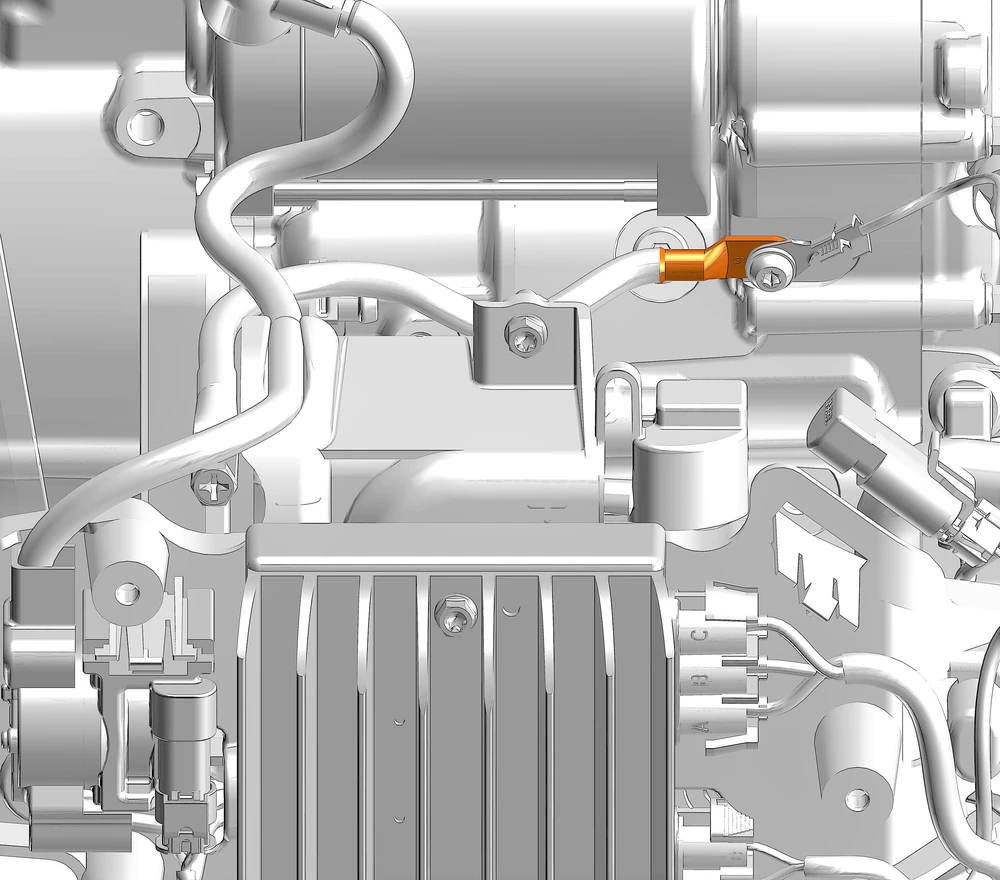

Рисунок 1 — провод массы жгута на двигателе выделен цветом (бюллетень M1573)
| Параметр | Норма |
|---|---|
| Генератор | трёхфазный, 42 А |
| Переменное напряжение на выходе статора | 16–28 В на каждые 1000 об/мин |
| Ток регулятора при 3600 об/мин | 40–44 А |
| Напряжение регулятора при 3600 об/мин | 14,1–14,5 В при 24 °C |
Рисунок 2 — регулятор напряжения
- Регулятор напряжения
- Разъём статора генератора
- Разъём регулятора
- Винты (2 шт.)
Рисунок 3 — разъём статора
- Корпус разъёма
- Контакты (3 шт.)
- Провода статора
Решение
Применимость
Нормы, порядок замены регулятора и статора и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907) и бюллетеням M1573 и M1615. Генератор находится в двигателе и одинаков на всех трёх моделях, кроме изменений 2024 года; расположение регулятора на Nightster и Pan America отличается.
Критично
Статор, ротор и коллектор охлаждающей жидкости 2024 года нельзя ставить по отдельности на двигатели 2021–2023 годов: это может разрушить двигатель — см. Каталожные номера.
Инструмент и расходные материалы
| Наименование | Номер |
|---|---|
| Мультиметр с режимом измерения переменного напряжения | — |
| Направляющие для установки коллектора охлаждающей жидкости (Gasket alignment dowels) | HD-45340 |
| Регулятор напряжения, статор, детали разъёма, прокладка коллектора | см. Каталожные номера |
Замена регулятора напряжения
- Отключите питание, снимите нижний спойлер.
- Выверните винты регулятора (Рис. 2).
- Отсоедините разъём статора и разъём регулятора, снимите регулятор.
- Подсоедините к новому регулятору разъём регулятора и разъём статора.
- Установите регулятор, винты — 10,3–11,4 Н·м.
- Установите нижний спойлер и главный предохранитель.
Кронштейн регулятора снимают, только если его нужно заменить: для этого сначала снимают тяговое реле стартера. Винты кронштейна — 4–7 Н·м.
Ремонт разъёма статора
- Выньте контакты проводов статора из корпуса разъёма (Рис. 3).
- Очистите окисленные контакты или замените их вместе с уплотнителями проводов.
- Вставьте контакты в корпус до фиксации, установите фиксатор контактов.
- Подсоедините разъём к регулятору до щелчка защёлки.
Замена статора
- Снимите коллектор охлаждающей жидкости вместе со статором — см. подготовку к снятию ротора.
- Выньте контакты проводов статора из разъёма (Рис. 3).
- Выверните три винта и снимите статор с проводами (Рис. 4). По руководству статор с проводами повторно не используют: уплотнительная втулка проводов может потечь.
- Смажьте втулку нового статора моторным маслом, проведите провода через отверстие втулки и установите статор в коллектор. Винты — 8–10 Н·м.
- Вставьте контакты проводов статора в разъём.
- Установите коллектор охлаждающей жидкости на новую прокладку по направляющим HD-45340 и соберите мотоцикл — см. установку ротора, шаги 5–7.
Рисунок 4 — статор в коллекторе охлаждающей жидкости
- Винты (3 шт.)
- Статор
- Коллектор охлаждающей жидкости
Проверка после ремонта
- Запустите двигатель и измерьте напряжение на аккумуляторе при 3600 об/мин: 14,1–14,5 В.
- Проверьте, что ошибок низкого напряжения нет.
Дополнительные меры
Не описаны в сервисном руководстве, эффективность производителем не подтверждена.
- Перемотка статора при отказе фазы.
- Защита соединений цепи зарядки от влаги герметиком и лаком после затяжки клемм с нужным моментом.
Каталожные номера
| Номер | Деталь | Оригинальное название |
|---|---|---|
| 74700042 | Регулятор напряжения, 45 А | REGULATOR, VOLT, 45A |
| 29900078 | Статор, мотоциклы 2021–2023 годов | STATOR ASSY, COMPLETE |
| 29900128 | Статор, мотоциклы 2024 года и новее | STATOR ASSY, COMPLETE |
| 29900144 | Комплект генератора для Sportster S и Pan America 2021–2023 годов: ротор, статор, коллектор охлаждающей жидкости | Revolution Max Charging System Service Kit |
| 29900143 | Комплект генератора для Nightster 2021–2023 годов | Revolution Max Charging System Service Kit |
| 25700981 | Прокладка коллектора охлаждающей жидкости | GASKET, CVR, MANIFOLD TO CRANKCASE |
| 69202313 | Корпус трёхконтактного разъёма статора | CONNECTOR, HOUSING, 3-WAY SOCKET |
| 69202315 | Фиксатор контактов разъёма статора | CONNECTOR, SECONDARY LOCK, 3-WAY |
| 72085-02 | Контакт разъёма статора, 3 шт. | TERMINAL, SOCKET, #10AWG |
| 72084-02 | Уплотнитель провода статора, 3 шт. | SEAL, CABLE |
| 12700159 | Кронштейн регулятора — Sportster S, Nightster | BRKT, MTG, VOLTAGE REGULATOR |
Выбор детали
Номера — по каталогу Sportster S 2021 года и каталогам дилера 2022 и 2024 годов. Регулятор одинаков у всех моделей и годов выпуска. Статор 2024 года толще, и на двигатель 2021–2023 годов его по отдельности не ставят: для таких мотоциклов, когда старые статоры и роторы закончатся, выпущены комплекты генератора целиком (бюллетень M1615). Кронштейн регулятора Pan America другой: 12700150 у мотоциклов 2022 года, 12700188 — у 2024 года.
Коды ошибок
Коды, возможные при неисправности системы зарядки:
| Код | Расшифровка | Оригинал |
|---|---|---|
| P056000 | Бортовая сеть силового агрегата — низкое напряжение | Powertrain voltage low |
| P056200 | Бортовая сеть — низкое напряжение | System voltage low |
| P056300 | Бортовая сеть — высокое напряжение | System voltage high |
| Полный список — [[P - Двигатель и трансмиссия | P-коды]]. |
Отзывы
- Aleksei, «Sportster S | Pan America | Nightster», 2025-07-27 — в перечне известных проблем Pan America: на ходу падает напряжение, выходит из строя фаза генератора; решается перемоткой статора.
- אריה, «Sportster S | Pan America | Nightster», 2026-05-01 — перед покупкой Pan America слышал, что генератор слабый; спрашивал, можно ли перемотать статор для большей отдачи.
- LiS92, «Тюнинг и ремонт», 2026-05-29 — Sportster S: в сильный дождь за 200 км до дома начались сбои зарядки, пришлось ехать на оборотах выше 3000. Клеммы были затянуты с нужным моментом и закрыты герметиком и лаком. Считает, что вывести генератор из строя непросто. Просил владельцев замерить выход заведомо исправного генератора Sportster S: по косвенным признакам неисправность есть, но подтвердить её не удалось. Регулятор, по его словам, включает в себя и реле зарядки аккумулятора (2026-07-30). Для диагностики советует измерить напряжение на выходе генератора и на выходе регулятора («Болталка», 2026-09-26). Не решено.
- Андрей Волгин, «Тюнинг и ремонт», 2026-07-30 — генератор выдаёт переменный ток около 18–20 В, регулятор его выпрямляет; систему зарядки на мотоцикле не изменить. На Pan America проблем с регулятором не встречал.
Источники
- Сервисное руководство Sportster S 2021 (94000907):
- раздел 8.2 «Specifications», стр. 8-3, таблицы 8-3 «Alternator Specifications» и 8-5 «Regulator Specifications»;
- раздел 8.7 «Voltage Regulator», стр. 8-12 – 8-13, рисунок 8-21;
- раздел 4.22 «Coolant Manifold», подраздел «Stator», стр. 4-51 – 4-55, рисунки 4-64, 4-65;
- раздел 2.24 «Troubleshooting», подразделы «Alternator Does Not Charge», «Alternator Charge Rate is Below Normal», стр. 2-44.
- Бюллетень M1573 — провод массы жгута на двигателе.
- Бюллетень M1615 — изменения генератора 2024 года, комплекты 29900144 и 29900143.
- Каталог запчастей Sportster 2021: раздел «Alternator and Regulator».
- Telegram-группа, топики «Тюнинг и ремонт», «Болталка», «Sportster S | Pan America | Nightster» — см. Отзывы.
