Кратко
Правый и левый блоки кнопок выдают ошибки после попадания воды при мойке, а блоки ранних выпусков сбоят: кнопка включения срабатывает с перебоями, двигатель внезапно глохнет, на Nightster 2022 года блоки разряжают аккумулятор. Уплотнители разъёмов обрабатывают, при мойке блоки не заливают водой; неисправный блок заменяют на новую версию с литерой A в номере, программу блоков обновляет дилер.
Симптомы
- Ошибки правого или левого блока кнопок на приборной панели, в том числе после мойки мотоцикла.
- Тугая кнопка стартера: нажимается с большим усилием.
- Правый блок: кнопка включения срабатывает с перебоями, появляется ошибка, двигатель внезапно глохнет; при полном отказе зажигание не включается.
- Левый блок не отвечает после разряда аккумулятора: мотоцикл включается, но не запускается, все блоки фиксируют недостоверные данные от левого блока, ошибки не стираются.
- Сломана кнопка круиз-контроля.
- Nightster: сразу после включения кнопки и переключатели обоих блоков не работают.
- Утечка тока и разряд аккумулятора на стоянке.
Наиболее подвержены блоки ранних выпусков: на Sportster S — 2021–2022 годов, на Nightster — 2022 года, выпущенные до 25 июля 2022 года.
Причины
- Попадание воды в разъёмы блоков при мойке под напором.
- Сбои блоков ранних версий. Производитель заменил блоки новыми версиями с литерой A в номере.
- Nightster 2022 года: левый блок 71500552 и правый 71500543 не дают шине обмена данными заснуть после выключения мотоцикла, чаще в жару, и разряжают аккумулятор (бюллетень M1577).
- Nightster 2022 года: ошибка программы блоков — кнопки не реагируют после включения, блоки сообщают о потере связи (бюллетень M1562).
- Nightster: на части мотоциклов стяжка натягивает проводку блоков при полном повороте руля (бюллетень M1573).
- Ошибка программы блоков мотоциклов 2021–2023 годов вызывает ложные коды U04438F и U04318F вскоре после пуска (бюллетень M1619).
- Возможное повреждение блока при запуске двигателя от пуско-зарядного устройства.
- Кнопка стартера жёсткая по конструкции; платы блоков залиты компаундом.
- Слабый аккумулятор: при первом пуске после стоянки появляются ошибки питания блоков — см. Аккумулятор - разряд и выбор.
Диагностика
- Считайте коды ошибок и определите, к какому блоку они относятся. Сохранённые коды U04438F и U04318F при отсутствии других признаков — ложные, ремонт не нужен; если эти коды активны, неисправность ищет дилер.
- Проверьте напряжение аккумулятора, чтобы исключить ошибки от просадки напряжения.
- Отключите питание, снимите задние крышки блоков — см. левый и правый блок — и осмотрите разъёмы: влага, окисление, состояние резиновых уплотнителей.
- Проверьте работу всех переключателей блоков и световых приборов.
- Nightster: откройте крышку блока и посмотрите номер внутри. Левый блок 71500552 и правый 71500543 без литеры A заменяют. Поверните руль от упора до упора: проводка блоков не должна натягиваться; стяжку, которая её тянет, снимите (Рис. 1).
- При разряде аккумулятора на стоянке измерьте ток утечки и поочерёдно отключайте блоки, чтобы найти источник.

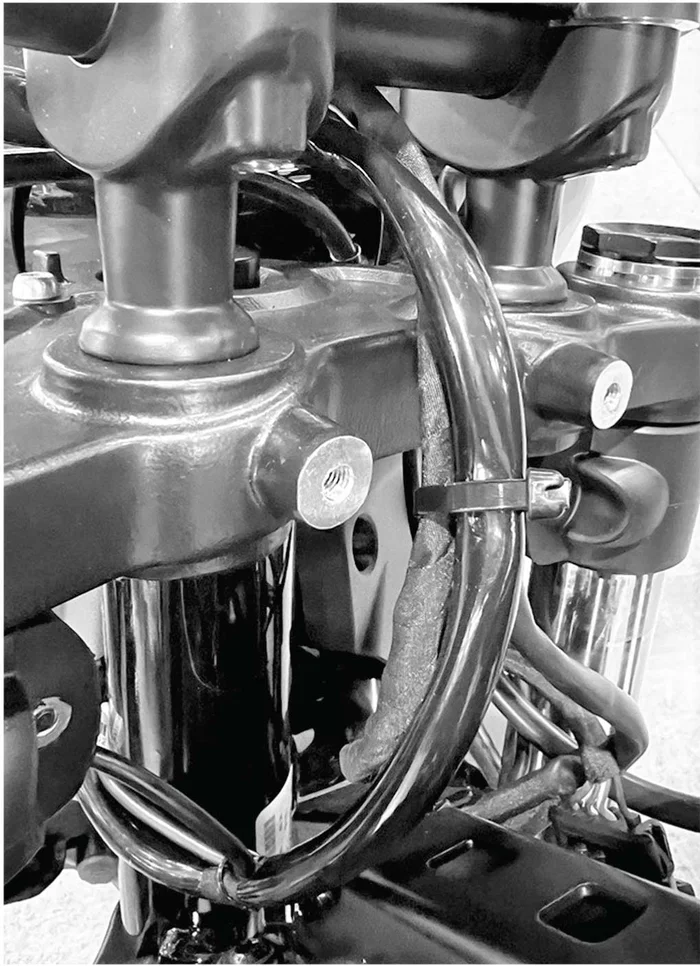

Рисунок 1 — стяжка на проводке блоков кнопок Nightster, которую снимают (бюллетень M1573)
Решение
Применимость
Порядок снятия и установки блоков кнопок и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907), замена кнопки круиз-контроля — по бюллетеню M1590. На Nightster и Pan America порядок может отличаться.
Инструмент и расходные материалы
| Наименование | Номер |
|---|---|
| Блок кнопок новой версии, колпачок кнопки круиз-контроля | см. Каталожные номера |
| Технический вазелин ВТВ-1 для уплотнителей разъёмов | — |
Снятие и установка левого блока
- Отключите питание.
- Выверните винты и снимите заднюю крышку блока (Рис. 2).
- Отсоедините разъём блока и отведите его в сторону.
- Выверните стяжной винт и снимите блок (Рис. 3).
- Установите блок, заведя штифт блока в паз руля. Стяжной винт — 6,3–7,7 Н·м.
- Подсоедините разъём.
- Установите заднюю крышку, винты — 0,6–0,9 Н·м.
Рисунок 2 — задняя крышка левого блока, Sportster S
- Задняя крышка
- Винты (2 шт.)
- Левая рукоятка
Рисунок 3 — левый блок кнопок
- Левый блок
- Стяжной винт
Снятие и установка правого блока
- Отключите питание.
- Выверните винты и снимите заднюю крышку блока (Рис. 4).
- Отсоедините разъём датчика положения ручки газа и разъём блока (Рис. 5).
- Снимите зеркало и заглушку руля.
- Ослабьте стяжной винт, выведите штифт блока из паза в руле и снимите блок.
- Установите блок на руль, заведя штифт в паз руля. Стяжной винт — 6,3–7,7 Н·м.
- Подсоедините разъём блока и разъём датчика положения ручки газа.
- Установите зеркало — 14–20 Н·м и заглушку руля — 14–20 Н·м.
- Установите заднюю крышку, винты — 0,65–0,9 Н·м.
Рисунок 4 — задняя крышка правого блока, Sportster S
- Винты (2 шт.)
- Задняя крышка

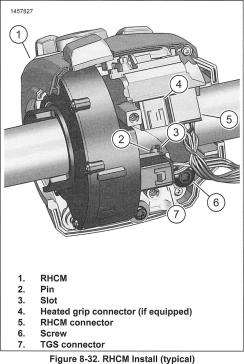

Рисунок 5 — правый блок кнопок
- Правый блок
- Штифт
- Паз в руле
- Разъём подогрева рукояток (если установлен)
- Разъём блока
- Стяжной винт
- Разъём датчика положения ручки газа
Замена кнопки круиз-контроля
- Отключите питание, снимите левый блок.
- Удалите обломки старой кнопки.
- Вставьте новый колпачок 71500683 самой высокой частью к центру мотоцикла и равномерно вдавите до щелчка.
- Проверьте ход кнопки, установите блок и главный предохранитель.
Обновление программы блоков
- На Nightster 2022 года с неработающими после включения кнопками, а также при ошибках блоков после замены обновите программу блоков у дилера или в сервисе — см. обновление остальных блоков.
- Перед обновлением полностью зарядите аккумулятор.
Проверка после ремонта
- Установите главный предохранитель.
- Проверьте работу всех переключателей и световых приборов до начала движения.
- Считайте коды ошибок: активных ошибок блоков кнопок быть не должно.
Дополнительные меры
Не описаны в сервисном руководстве, эффективность производителем не подтверждена.
- Резиновые уплотнители разъёмов блоков смажьте тонким слоем технического вазелина ВТВ-1 — только уплотнители, не контакты. Герметик не нужен. Делайте это до мойки мотоцикла.
- При мойке не направляйте на блоки кнопок струю под давлением, укрывайте их.
- Блоки кнопок с AliExpress работают нормально. Правый блок старого образца (с утопленной кнопкой) после установки может потребоваться прописать в системе мотоцикла.
- Разборка блока для чистки контактов кнопки стартера вряд ли изменит усилие нажатия: кнопка жёсткая по конструкции, платы залиты компаундом.
- Не запускайте двигатель от пуско-зарядного устройства.
Каталожные номера
| Номер | Деталь | Оригинальное название |
|---|---|---|
| 71500556A | Правый блок кнопок с управлением подогревом — Sportster S (заменяет 71500556) | HAND CONT, RH W/HEAT |
| 71500523A | Правый блок кнопок в сборе с датчиком положения ручки газа — Sportster S (заменяет 71500523) | HAND CONT, RH W/HEAT & TGS |
| 71500522A | Левый блок кнопок с круиз-контролем и управлением подогревом — Sportster S (заменяет 71500522) | HAND CONT, LH, W/CRUISE & HEAT |
| 71500528 | Датчик положения ручки газа — Sportster S, Pan America | HAND CONT, RH, TWIST GRIP SENSOR |
| 71500547 | Задняя крышка правого блока — Sportster S, Pan America | HAND CONT, RH, COVER REAR |
| 71500537 | Задняя крышка левого блока — Sportster S, Pan America | HAND CONT, LH, COVER REAR |
| 71500683 | Колпачок кнопки круиз-контроля — Sportster S, Pan America | KIT, HAND CONT, LH, W/ TGS, CC SW |
| 71500579A | Правый блок кнопок — Nightster | HAND CONT, RH, LT BASE |
| 71500543A | Правый блок кнопок в сборе с датчиком положения ручки газа — Nightster (заменяет 71500543) | HAND CONT, RH, LT BASE W/ TGS |
| 71500552A | Левый блок кнопок — Nightster (заменяет 71500552) | HAND CONT, LH, LT BASE |
| 71500526 | Датчик положения ручки газа — Nightster | HAND CONT, RH, LT TWIST GRIP SENSOR |
| 71500546 | Задняя крышка правого блока — Nightster | HAND CONT, RH, COVER REAR, LT |
| 71500548 | Задняя крышка левого блока — Nightster | HAND CONT, LH, COVER REAR, LT |
| 71500557A | Правый блок кнопок — Pan America | HAND CONT, RH |
| 71500541A | Правый блок кнопок в сборе с датчиком положения ручки газа — Pan America | HAND CONT, RH, W/ TGS |
| 71500536A | Левый блок кнопок с круиз-контролем — Pan America | HAND CONT, LH, W/CRUISE |
Выбор блока
Номера — по каталогу Sportster S 2021 года, каталогам дилера 2022 и 2024 годов и бюллетеням M1577, M1590. Блоки старых версий без литеры A подходят, но предпочтительнее новые. У Pan America Special с подогревом рукояток блоки те же, что у Sportster S. Бывший в употреблении блок лучше брать с мотоцикла последних лет выпуска.
Коды ошибок
Коды, возможные при неисправности блоков кнопок:
| Код | Расшифровка | Оригинал |
|---|---|---|
| B110300 | Блок LHCM — внутренняя неисправность | LHCM internal fault |
| B115300 | Блок RHCM — внутренняя неисправность | RHCM internal fault |
| B116000 | Блок RHCM/LHCM — внутренняя неисправность | RHCM/LHCM internal fault |
| B116609 | Выключатель RUN — неисправность | Run switch fault |
| U014100 | Потеряна связь с LHCM | Lost communication with LHCM |
| U014200 | Потеряна связь с RHCM | Lost communication with RHCM |
| U043100 | Недостоверные данные от LHCM | Invalid data from LHCM |
| U04318F | Недостоверные данные от LHCM | Invalid data from LHCM |
| U04438F | Недостоверные данные от RHCM | Invalid data from RHCM |
| Сохранённые коды U04318F и U04438F на мотоциклах 2021–2023 годов — ложные ([[Бюллетень M1619 | бюллетень M1619]]). Полный список — [[B - Кузовная электроника | B-коды]], [[U - Обмен данными между блоками |
Отзывы
- Dmitriy Chernenko, «Тюнинг и ремонт», 2025-05-28 — кнопка стартера нажимается с таким усилием, что болит палец; хотел разобрать правый блок и почистить контакты. Не решено.
- LiS92, «Тюнинг и ремонт», 2025-05-28 — разбирал блоки: платы залиты компаундом, чистка контактов вряд ли поможет, кнопка жёсткая по конструкции. Блоки часто выдают ошибки (2025-05-30). В перечне известных проблем указал: при утечке тока блоки заменяют по гарантии на более новые, встречал документ дилера о такой замене на Nightster («Полезные материалы», 2025-07-27). Советует до мойки обработать уплотнители разъёмов вазелином ВТВ-1, только резину, и укрывать блоки при мойке («Болталка», 2026-04-22). Блоки с AliExpress, по его данным, работают нормально; утечка тока была на блоках Nightster, о новых версиях блоков для Sportster S не слышал; многие новые детали Sportster S получают литеру A в номере (2026-09-03).
- GO, «Тюнинг и ремонт», 2025-05-30 — ошибки правого и левого блоков кнопок.
- Bachkofsky Paul, «Болталка», 2026-04-22 — блок кнопок начал выдавать ошибку после моек. После очередной мойки слабой струёй без напора появилась новая ошибка (2026-05-30).
- Igotnintendo, «Тюнинг и ремонт», 2026-06-09 — советует не лить сильно на блоки кнопок и не мыть их под высоким давлением.
- Alexander Che, «Болталка», 2026-07-17 — Pan America знакомого неделю стояла, аккумулятор разрядился полностью. После зарядки мотоцикл включается, но не запускается: левый блок не отвечает, диагностический сканер во всех блоках показывает недостоверные данные от левого блока, ошибки активные и не стираются. Не решено.
- Анатолий, «Тюнинг и ремонт», 2026-08-28 — Sportster S 2021 года. После замены аккумулятора зажигание не включалось. В сервисе установили отказ правого блока; предполагает, что причина — запуски старого аккумулятора от пуско-зарядного устройства (2026-09-02, 2026-09-05). Искал правый блок 71500556A, привёл номера деталей («Болталка», 2026-09-02, 2026-09-03). По словам мастера, на Sportster S 2021–2022 годов встречаются сбойные блоки; его блок не обновлялся, периодически сбоил и полностью вышел из строя (2026-09-03). Подходят 71500523 и 71500523A («Тюнинг и ремонт», 2026-09-05).
- Anton, «Болталка», 2026-09-03 — блок нужно брать с нового мотоцикла: ранние версии сбоят, кнопка включения срабатывает с перебоями, появляется ошибка и двигатель внезапно глохнет.
- Андрей Волгин, «Тюнинг и ремонт», 2026-09-25 — купил бы блок на AliExpress; правый блок старого образца (с утопленной кнопкой) нужно прописывать. Проблемы с блоками известны, но не массовые.
Источники
- Сервисное руководство Sportster S 2021 (94000907):
- раздел 8.10 «Left Hand Control Module (LHCM)», стр. 8-18, рисунки 8-27, 8-29;
- раздел 8.12 «Right Hand Control Module (RHCM)», стр. 8-20, рисунки 8-31, 8-32.
- Бюллетень M1562 — обновление блоков Nightster 2022 года.
- Бюллетень M1573 — стяжка на проводке блоков Nightster.
- Бюллетень M1577 — разряд аккумулятора Nightster 2022 года из-за блоков.
- Бюллетень M1590 — отдельная замена кнопки круиз-контроля.
- Бюллетень M1619 — ложные коды U04438F и U04318F.
- Каталог запчастей Sportster 2021: раздел «Handlebar, Hand Grips, Hand Controls».
- Telegram-группа, топики «Тюнинг и ремонт», «Болталка», «Полезные материалы» — см. Отзывы.
