База знаний Revolution Max

Износ демпфера ведомой звезды

Кратко

Резиновые сегменты демпфера между ведомым шкивом (звездой) и задним колесом разрушаются: шкив получает свободный ход относительно колеса, мотоцикл дёргается при движении с малой постоянной скоростью. Свободный ход измеряют по методике руководства; если он больше 6 мм, демпфер заменяют — для этого снимают заднее колесо.

Симптомы

  • Свободный ход ведомого шкива относительно заднего колеса (Видео 1).
  • Мотоцикл дёргается при движении с малой постоянной скоростью.
  • При разборке видны смятые и разрушенные резиновые сегменты демпфера (Рис. 1).


Видео 1 — люфт заднего колеса при разбитом демпфере

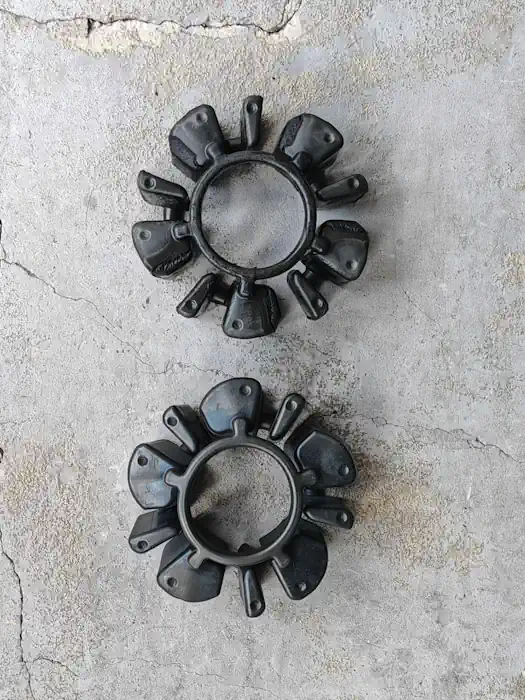

Рисунок 1 — демпфер: сверху изношенный, снизу новый

Причины

  • Износ и разрушение резиновых сегментов демпфера. По руководству большой свободный ход шкива вызывается именно разрушением резиновых сегментов.

Диагностика

  1. Измерьте свободный ход ведомого шкива по методике руководства (Рис. 2). Если расстояние между отметками больше 6 мм, демпфер меняют.
  2. Износ выступов на сегментах и небольшое количество резиновой крошки допустимы и не означают износа демпфера.
  3. По регламенту демпфер проверяют при каждой замене задней шины.


Рисунок 2 — замер свободного хода шкива

  1. Грузик на нитке
  2. Расстояние между отметками

Решение

Применимость

Порядок работ и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907). Демпфер 42200212 одинаков у Sportster S, Nightster и Pan America; крепление заднего колеса у Nightster и Pan America может отличаться.

Инструмент и расходные материалы

Наименование Номер
Демпфер ведомого шкива см. Каталожные номера
Стопорное кольцо оси — по руководству ставят новое см. Каталожные номера
Смесь изопропилового спирта и воды 1:1 —
Противозадирная смазка (LOCTITE Silver Grade Anti-Seize) 11100001
Съёмник подшипников ступицы шкива (Rear Wheel Compensator Sprocket Bearing Remover/Installer) — при замене подшипников HD-48921
Подкат или подъёмник, динамометрический ключ —

Снятие заднего колеса

  1. Поднимите заднюю часть мотоцикла на подкате или подъёмнике.
  2. Снимите кронштейн номерного знака с маятника.
  3. Снимите задний суппорт с кронштейна. Не нажимайте на педаль тормоза при снятом суппорте: поршень выдавит из суппорта.
  4. Снимите стопорное кольцо оси и выбросьте его, отверните гайку и снимите шайбу (Рис. 3).
  5. Освободите провод датчика скорости заднего колеса от тормозной трубки.
  6. Поддерживая колесо, выньте ось; придержите датчик скорости и распорную втулку.
  7. Снимите ремень со шкива, придерживая шкив, чтобы он не выпал, и снимите колесо.


Рисунок 3 — крепление заднего колеса

  • 1 — ось
  • 2 — распорная втулка
  • 3 — датчик скорости заднего колеса
  • 4 — реактивный кронштейн
  • 5 — шайба
  • 7 — гайка оси
  • 8 — регуляторы оси (2 шт.)
  • 9 — колесо с шиной

Замена демпфера

  1. Вытяните ступицу с ведомым шкивом из колеса (Рис. 4).
  2. Извлеките демпфер. По руководству старый демпфер выбрасывают.
  3. Очистите детали. Осмотрите каждый зуб шкива на износ и повреждения, при необходимости замените шкив.
  4. Смажьте каждый сегмент нового демпфера смесью изопропилового спирта и воды в равных долях.
  5. Вдавите демпфер в колесо и проверьте, что каждый сегмент встал на место полностью.
  6. Вставьте ступицу со шкивом в колесо.


Рисунок 4 — шкив и демпфер

  1. Ведомый шкив в сборе
  2. Колесо
  3. Демпфер

Подшипники ступицы шкива

Изношенные подшипники ступицы выпрессовывают вместе с распорной втулкой съёмником HD-48921 и запрессовывают новые (Рис. 5). После сборки распорная втулка должна вращаться свободно.

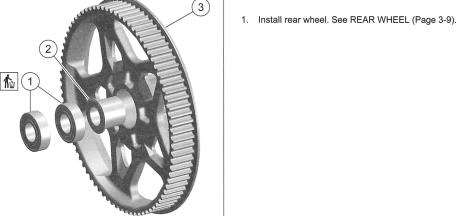

Рисунок 5 — ступица ведомого шкива

  1. Подшипники (2 шт.)
  2. Распорная втулка
  3. Ступица шкива

Установка заднего колеса

  1. Нанесите тонкий слой противозадирной смазки на ось, посадочные места подшипников и отверстие распорной втулки колеса.
  2. Установите колесо между перьями маятника.
  3. Вставьте ось через левый регулятор, левое перо маятника и распорную втулку, затем через колесо.
  4. Поверните датчик скорости, как показано на рисунке (Рис. 6), и проверьте прокладку его провода.
  5. Проведите ось через датчик скорости, реактивный кронштейн, правое перо маятника и правый регулятор.
  6. Установите шайбу и наверните гайку от руки. Установите новое стопорное кольцо.
  7. Сдвиньте ось вперёд и наденьте ремень на шкивы.
  8. Отрегулируйте натяжение ремня и затяните гайку оси. Момент затяжки гайки — 129–142 Н·м.
  9. Установите задний суппорт. Момент затяжки винтов — 24–28 Н·м.
  10. Установите кронштейн номерного знака.


Рисунок 6 — положение датчика скорости заднего колеса

  1. Датчик скорости
  2. Реактивный кронштейн

Проверка после ремонта

  1. Несколько раз нажмите на педаль тормоза, чтобы колодки встали на место, и проверьте работу заднего тормоза.
  2. Измерьте свободный ход шкива: не более 6 мм.
  3. Проверьте, что мотоцикл не дёргается при движении с малой постоянной скоростью.

Дополнительные меры

Не описаны в сервисном руководстве, эффективность производителем не подтверждена.

  • На Pan America проверяйте демпфер каждые 5 тыс. км.

Каталожные номера

Номер Деталь Оригинальное название
42200212 Демпфер ведомого шкива COMP CUSH, WHL SPRKT, ISOLATOR (в каталоге — ISOLATOR)
41229-08 Стопорное кольцо оси заднего колеса RETAINING RING
9276B Подшипник ступицы шкива, 2 шт. — при замене подшипников BEARING

Выбор детали

Номера — по каталогу Sportster S 2021 года и каталогам дилера 2022 и 2024 годов: демпфер и стопорное кольцо одинаковы у Sportster S, Nightster и Pan America.

Отзывы

  • Aleksei, «Sportster S | Pan America | Nightster», 2025-07-27 — Pan America: демпферы ведомой звезды разрушаются, проверять их каждые 5 тыс. км.
  • LiS92, «Тюнинг и ремонт», 2025-09-18 — заменил демпфер заднего колеса: у шкива был люфт, мотоцикл дёргался на малой постоянной скорости. Работа заняла около часа в одиночку, мотоцикл поднимал на подкате с L-образными захватами. Износ старого демпфера хорошо виден при сравнении с новым.
  • Влад Paco (Пако), «Тюнинг и ремонт», 2025-09-26 — Pan America: искал, где заказать демпфер.

Источники

  • Сервисное руководство Sportster S 2021 (94000907):
    • раздел 2.17 «Inspect Rear Sprocket Isolator», стр. 2-30, рисунок 2-30;
    • раздел 3.5 «Rear Wheel», стр. 3-9 – 3-11, рисунки 3-6, 3-7;
    • раздел 3.7 «Rear Wheel Compensator», стр. 3-13 – 3-14, рисунки 3-11, 3-12;
    • раздел 2.3, таблица 2-1 — пункт «Rear sprocket compensator».
  • Каталог запчастей Sportster 2021: раздел «Wheel, Rear».
  • Telegram-группа, топики «Тюнинг и ремонт», «Sportster S | Pan America | Nightster» — см. Отзывы.
