Топливный насос установлен внутри топливного бака и подаёт бензин под давлением к форсункам. Это модуль в сборе: электродвигатель насоса, фильтр грубой очистки на заборе топлива и фильтр тонкой очистки в запаянном корпусе. Насос у Sportster S и Pan America одинаковый. У Nightster другой бак и другой насос — номера из этой статьи к нему не относятся.
Характеристики по руководству
| Параметр | Значение |
|---|---|
| Давление насоса | 376–425 кПа |
| Давление в топливной системе | 359–441 кПа |
| Применимость | Sportster S, все версии Pan America 2021–2025 годов |
Ревизии оригинального насоса
В июне 2025 года Harley-Davidson выпустила сервисный бюллетень M1674: насос 61200062 заменён насосом новой ревизии 61200062A.
- У нового насоса фильтр грубой очистки крупнее и из нового фильтрующего материала, корпус немного изменён.
- Новый насос подходит ко всем мотоциклам 2021–2025 годов, в том числе с насосом старой ревизии.
- Фильтры грубой очистки у ревизий разные и не взаимозаменяемы: старые и новые детали не смешивают.
Ревизию видно по фильтру грубой очистки: у старого насоса он небольшой и заправлен под пластиковую крышку, у нового — крупный.
Периодичность замены
Регламент технического обслуживания не устанавливает срок замены насоса и фильтров. Фильтр грубой очистки владельцы меняют раз в сезон или при каждой замене масла.
Оригинальные номера
По каталогу запчастей Sportster RH 2021, раздел «Fuel Pump», и бюллетеню M1674.
| Номер | Деталь | Оригинальное название |
|---|---|---|
| 61200062 | Топливный насос в сборе, старая ревизия | FUEL PUMP, with 61200070, 61200083 |
| 61200062A | Топливный насос в сборе, новая ревизия | Fuel Pump, Module |
| 61200083 | Фильтр грубой очистки для насоса старой ревизии | STRAINER, fuel pump |
| 61200123 | Фильтр грубой очистки для насоса новой ревизии | FUEL PUMP SUB-CMPNT, STRAINER |
| 61200070 | Прокладка насоса | GASKET, fuel pump |
| 60900087 | Прижимное кольцо насоса | BRACKET, fuel intake mounting clamp ring |
| 10201216 | Винт крепления насоса, 5 шт. | SCREW |
Выбор детали
- Фильтр грубой очистки выбирайте по ревизии насоса: 61200083 — для 61200062, 61200123 — для 61200062A.
- Оригинальный насос стоит около 60–80 тыс. ₽.
Аналоги
Насос в сборе
| Насос | Цена | Особенности |
|---|---|---|
| Китайская копия насоса 61200062A | около 8–12 тыс. ₽ | Корпус повторяет оригинальный насос, фильтры грубой и тонкой очистки на месте (Рис. 1). Держит давление в пределах нормы 359–441 кПа. Ресурс пока проверяется. По данным продавца — для Sportster S, Pan America и Pan America Special 2021–2023, замена насосов 61200062A и 61200062; Nightster в списке нет. Товар на AliExpress |

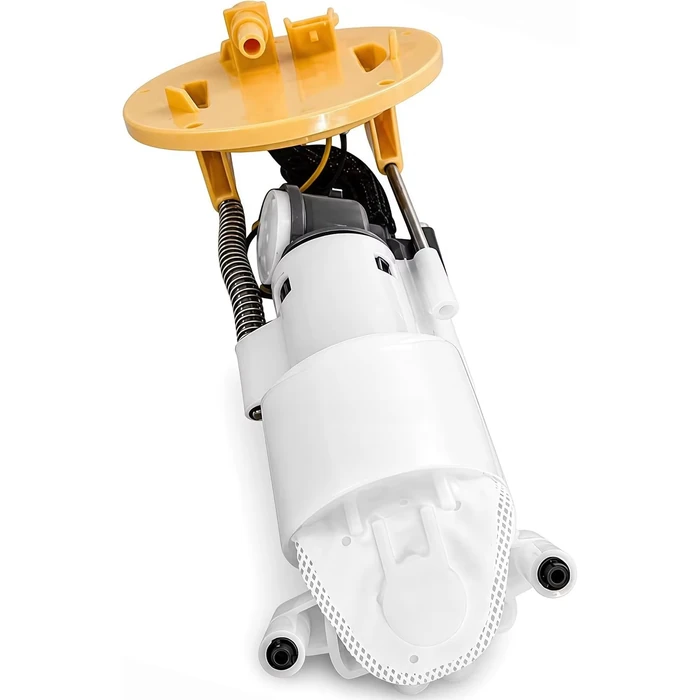

Рисунок 1 — китайская копия насоса 61200062A
Мотор насоса
Электродвигатель можно заменить отдельно, не покупая насос в сборе.
| Мотор | Маркировка | Особенности |
|---|---|---|
| Bosch | 0 580 454 059 12V 21-04-24 01-27 L4 | Штатный мотор оригинального насоса |
| Delphi Technologies | FE0429 33622 | Аналог мотора Bosch |
Фильтр грубой очистки
| Фильтр | Номер | Применимость по каталогу Yamaha |
|---|---|---|
| Фильтр топливного насоса Yamaha | 3C1-E3915-00 | XVS400 2010–2017, YBR125 и YBR250 2007–2015, XG250 2008–2017, XT250 2012–2020, YZF-R3 2015 |
Фильтр-мешок, а не сетка
Нужен фильтр-мешок, как заводской (Рис. 2). Сетчатые фильтры такой же формы не подходят.
Рисунок 2 — фильтр-мешок топливного насоса
Связанные страницы
- Fuel Pump — топливный насос в словаре терминов.
- Засор фильтров топливного насоса — засор фильтров краской из бака: признаки и способы устранения.
- Датчик уровня топлива.
Отзывы
- Tygarin, «Тюнинг и ремонт», 2025-05-26 — пробег около 6500 км, заменил фильтр грубой очистки. Официальный дилер отказался менять фильтр, сочтя это ненужным на таком пробеге («Болталка», 2026-02-18). Советует менять оригинальный фильтр раз-два за сезон (2026-02-24).
- Dmitry, «Тюнинг и ремонт», 2025-05-27 — Sportster S, пробег 3500 км, оригинальный фильтр выглядел прилично. Купил фильтр MT59 за 58 ₽ («Болталка», 2025-05-28).
- Aleksei, «Sportster S | Pan America | Nightster», 2025-07-20 — фильтр насоса забивается, если его не чистить; вместо насоса в сборе подходит насос Bosch от ВАЗ-2110, замена со снятием бака занимает около часа. На Pan America насос выходит из строя от перегрева в жару при малом остатке топлива; фильтр проверять каждые 10 тыс. км (2025-07-27).
- LiS92, «Тюнинг и ремонт», 2025-10-21 — описал два варианта ремонта: новый насос около 70 тыс. ₽ или вскрытие корпуса фильтра тонкой очистки с заменой электродвигателя и фильтра грубой очистки (детали около 5 тыс. ₽, результат не гарантирован). Сетчатый фильтр заменил на фильтр-мешок, как заводской («Болталка», 2026-02-18). Восстановил два насоса; с появлением китайских насосов считает такую переделку бессмысленной («Болталка», 2026-08-07). Опубликовал обзор китайского насоса: установил его при ещё исправном штатном, насос держит давление в пределах нормы, двигатель запускается с первого раза; продолжает наблюдать за ресурсом («Тюнинг и ремонт», 2026-08-07).
- Павел Мельков, «Болталка», 2026-02-18 — Pan America: нашёл видео замены насоса на насос от Lada Priora. Оригинальный фильтр стоит 6–7 тыс. ₽.
- Константин, «Болталка», 2026-04-17 — пробег 3000 км, планировал заменить фильтр при замене масла. Замена фильтра грубой очистки в сервисе вместе с фильтром обошлась в 2000 ₽ (2026-06-10).
- Igotnintendo, «Болталка», 2026-04-17 — Sportster S 2023 года: насос гудит при первом холодном пуске, фильтр грубой очистки оказался полностью забит. После замены фильтра шум остался, заказал новый насос из США за 280 $ плюс доставка («Тюнинг и ремонт», 2026-05-26). После установки нового насоса шум полностью пропал (2026-07-31).
Источники
- Сервисное руководство Sportster S 2021 (94000907):
- раздел 6.2 «Specifications», стр. 6-2, таблица 6-3 «Fuel Pump Pressure Specifications»;
- раздел 6.7 «Fuel Pressure Test», стр. 6-9, таблица 6-4 «Fuel Pressure Range»;
- раздел 6.13 «Fuel Pump», стр. 6-15.
- Каталог запчастей Sportster 2021: раздел «Fuel Pump».
- Бюллетень M1674 «Redesigned Fuel Pump for Sportster S and Pan America» от 2025-06-13 — новая ревизия насоса, фильтр 61200123, модели.
- Каталоги дилеров Harley-Davidson — название детали 61200123.
- Фильтр Yamaha 3C1-E3915-00 — применимость по каталогам запчастей Yamaha.
- Китайская копия насоса — модели и заменяемые номера по данным продавца.
- Telegram-группа, топики «Тюнинг и ремонт», «Болталка», «Sportster S | Pan America | Nightster» — см. Отзывы.
