Засор фильтров топливного насоса и отслоение краски в баке

Кратко

Если бак окрашен изнутри — например, у мотоциклов японского рынка, — краска со временем отслаивается, и её частицы забивают фильтр грубой очистки на заборе насоса и фильтр тонкой очистки в неразборной колбе насоса; на неокрашенных баках засора фильтров не встречалось. Главный признак — резкий скрежет насоса при запуске. Фильтр тонкой очистки отдельно не меняется, поэтому насос заменяют новым оригинальным или китайской копией, а фильтр грубой очистки меняют на каждом техническом обслуживании.

Симптомы

  • Резкий скрежет насоса в момент запуска, когда насос уже работает, а двигатель ещё нет. Это самый частый признак.
  • Вой или гул насоса при включении зажигания; насос слышен и в движении.
  • Потеря мощности, разгон идёт рывками.
  • На снятом насосе фильтр грубой очистки забит частицами краски, на дне бака — блестящие хлопья.

Проблема обычно проявляется примерно с 15 тыс. км, к 20–25 тыс. км её приходится устранять. Чаще всего встречается на мотоциклах, выпущенных для японского рынка. У Nightster пластиковый бак, проблема не описана.

Причины

  • Бак окрашен изнутри. Окрашены баки не у всех мотоциклов: окрашен, в частности, бак у мотоциклов японского рынка, а у владельцев мотоциклов с неокрашенным баком засор фильтров не встречался. Под топливом краска остаётся гладкой, а в сухой зоне и на границе с ней вспучивается и отслаивается (Рис. 1). Скорость отслоения зависит от того, как долго мотоцикл эксплуатировался и стоял с топливом в баке. Существует мнение, что покрытие не рассчитано на состав местного топлива.
  • Крупные частицы краски забивают фильтр грубой очистки, мелкие проходят дальше и оседают на фильтре тонкой очистки. Топливо проходит через насос так: фильтр грубой очистки → электродвигатель насоса → клапан сброса избыточного давления → фильтр тонкой очистки → топливная рампа. При засоре фильтра тонкой очистки двигателю не хватает топлива, а клапан сброса давления скрежещет и воет.
  • Фильтр тонкой очистки находится в пластиковой колбе, сваренной на заводе. Отдельно он не заменяется, а колбу нельзя вскрыть, не разрушив её крышку.
  • Повреждение трубок насоса: даже небольшое отверстие снижает давление топлива.
  • Pan America: перегрев насоса в жару при малом остатке топлива в баке.

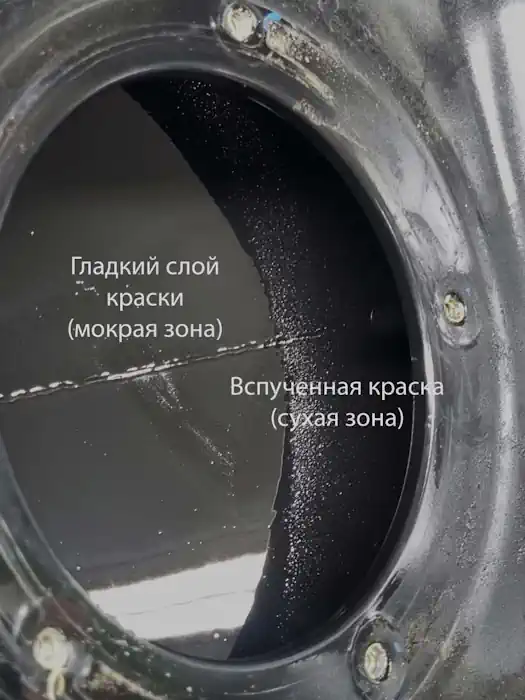

Рисунок 1 — окрашенный бак изнутри: гладкая краска в мокрой зоне и вспученная — в сухой

Внутреннее покрытие баков Pan America

По бюллетеню M1659 баки Pan America с 2024 года изнутри покрыты электрофорезным грунтом; баки 2021–2023 годов выпускались без внутреннего покрытия.

Диагностика

  1. Прислушайтесь к насосу при включении зажигания и запуске. Резкий скрежет, пока двигатель ещё не заработал, или длительный вой — признак засора фильтров.
  2. Проверьте давление топлива по руководству (Рис. 2):
    1. Сбросьте давление и отсоедините топливную магистраль от топливной рампы.
    2. Подключите переходник HD-44061 к штуцеру рампы и к магистрали, к переходнику — манометр HD-41182.
    3. Закройте кран манометра, опустите прозрачную трубку манометра в ёмкость.
    4. Включите зажигание, откройте кран, выпустите воздух через клапан прозрачной трубки и закройте клапан.
    5. Запустите двигатель и сравните показания на разных оборотах с нормой: давление топлива — 359–441 кПа, давление исправного насоса — 376–425 кПа.
    6. Заглушите двигатель, сбросьте давление через клапан прозрачной трубки, снимите манометр и подсоедините магистраль к рампе.
  3. Снимите бак и насос (см. Решение), осмотрите фильтр грубой очистки (Рис. 3).
  4. Осмотрите бак изнутри с фонарём: есть ли отслоившаяся краска и сколько её.
  5. Осмотрите трубки насоса на повреждения.
  6. При покупке бывшего в употреблении насоса проверьте, не восстановлен ли он: неравномерный компаунд вместо заводского шва на крышке колбы фильтра тонкой очистки, посторонние метки на пластике, дата изготовления насоса раньше даты выпуска мотоцикла.


Рисунок 2 — подключение манометра к топливной рампе

  1. Быстроразъёмный штуцер топливной рампы
  2. Штуцер переходника для топливной магистрали
  3. Соединение крана
  4. Кран манометра (закрыт)
  5. Переходник манометра

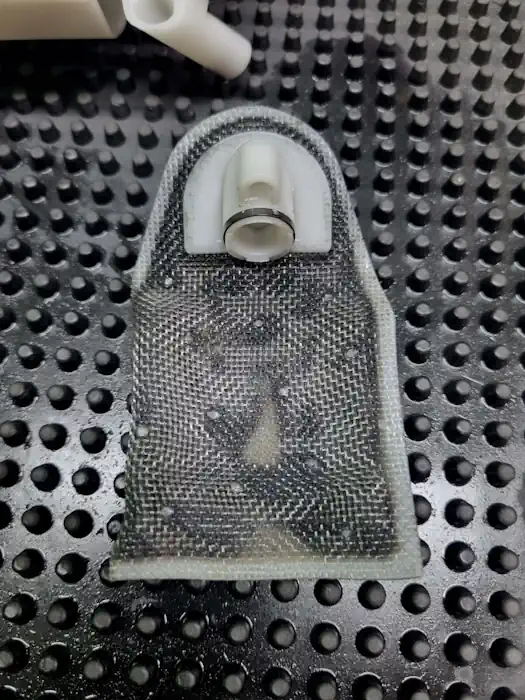

Рисунок 3 — фильтр грубой очистки, забитый частицами краски

Разные модели

Насос 61200062A одинаков у Sportster S и Pan America, но бак и доступ к насосу у моделей разные. У Nightster пластиковый бак и другой насос. Порядок снятия бака и насоса ниже — для Sportster S.

Решение

Применимость

Снятие и установка насоса, давление топлива и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907). Замена фильтра грубой очистки и промывка фильтра тонкой очистки в руководстве не описаны, порядок составлен по опыту владельцев.

Критично

Бензин легко воспламеняется. Перед отсоединением топливной магистрали сбросьте давление в системе. Не применяйте для пластиковых деталей топливной системы растворители и средства, содержащие хлор: они разрушают пластик, давление топлива падает, и двигатель может заглохнуть.

Способ устранения

Фильтр тонкой очистки отдельно не меняется, поэтому при его засоре:

  1. устанавливают новый оригинальный насос;
  2. устанавливают китайскую копию насоса — она работает нормально и стоит в разы дешевле, см. аналоги насоса;
  3. вскрывают колбу фильтра тонкой очистки оригинального насоса, промывают фильтр и закрывают колбу самодельной крышкой — см. Промывка фильтра тонкой очистки.

Если засорён только фильтр грубой очистки, достаточно заменить его.

Инструмент и расходные материалы

Наименование Номер
Манометр давления топлива (Fuel Pressure Gauge) HD-41182
Переходник манометра давления топлива (Fuel Pressure Gauge Adapter) HD-44061
Динамометрический ключ —
Топливный насос или фильтр грубой очистки см. Каталожные номера
Новые винты крепления насоса, 5 шт. см. Каталожные номера

Снятие насоса

  1. Снимите топливный бак.
  2. Поднимите фиксаторы и отсоедините топливную магистраль от насоса (Рис. 4).
  3. Выверните пять винтов крепления насоса (Рис. 5). По руководству винты выбрасывают.
  4. Снимите прижимное кольцо.
  5. Извлеките насос в сборе из бака.


Рисунок 4 — топливная магистраль на насосе, вид снизу бака

  1. Фиксатор
  2. Топливная магистраль
  3. Топливный насос


Рисунок 5 — топливный насос в баке

  1. Топливная магистраль
  2. Винты (5 шт.)
  3. Прижимное кольцо
  4. Топливный насос в сборе
  5. Топливный бак

Замена насоса или фильтра грубой очистки

  1. Установите новый насос или замените на старом насосе фильтр грубой очистки: извлеките насос из кронштейна и стяните старый фильтр со штуцера — он держится в натяг, иногда с фиксирующим кольцом, — затем наденьте новый (Рис. 6). Фильтр выбирают по ревизии насоса — см. Каталожные номера.
  2. Осмотрите трубки насоса. При повреждении трубок насос заменяют.
  3. Удалите из бака отслоившиеся частицы краски.

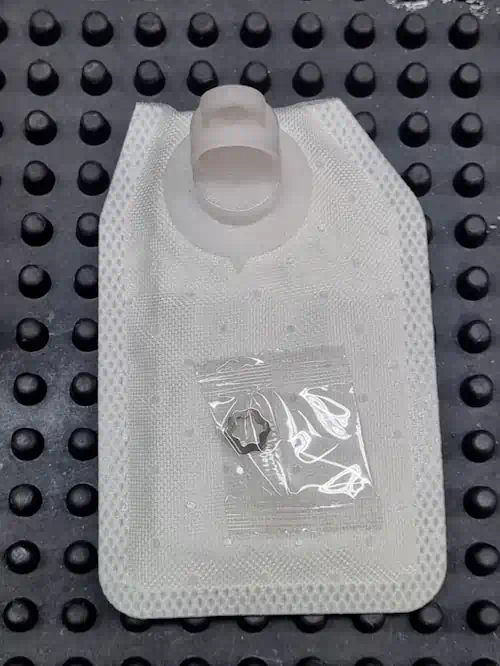

Рисунок 6 — новый фильтр грубой очистки: фильтр-мешок с фиксатором

Промывка фильтра тонкой очистки

Способ плох тем, что старый фильтр невозможно отмыть идеально, а замены ему нет.

  1. Разберите насос: снимите фильтр грубой очистки и извлеките электродвигатель из корпуса (Рис. 7).
  2. Вскройте колбу фильтра тонкой очистки: заводская крышка колбы приварена к корпусу, без разрушения её не снять.

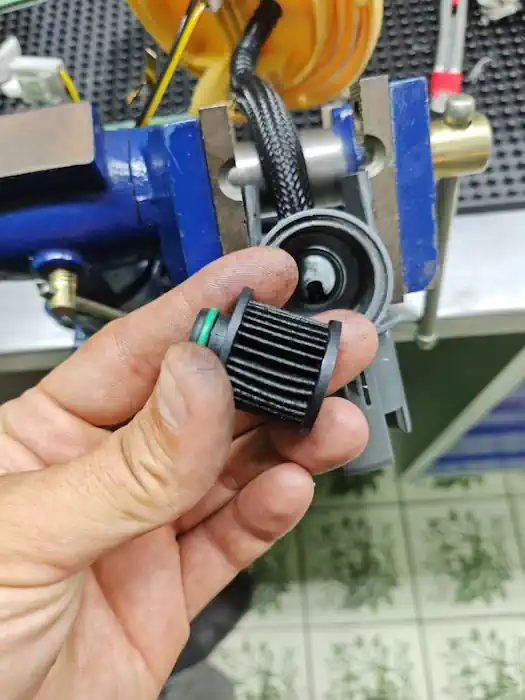

  3. Извлеките фильтр тонкой очистки из колбы (Рис. 8, 9) и промойте его.
  4. Установите фильтр на место и закройте колбу самодельной пластиковой крышкой вместо разрушенной заводской. Надёжнее крышка, выточенная из полиамида, с бензомаслостойкими уплотнительными кольцами: крышки, напечатанные на 3D-принтере, со временем начинают пропускать бензин и плохо переносят растворители.
  5. Соберите насос с новым фильтром грубой очистки. При необходимости замените и электродвигатель — см. аналоги.

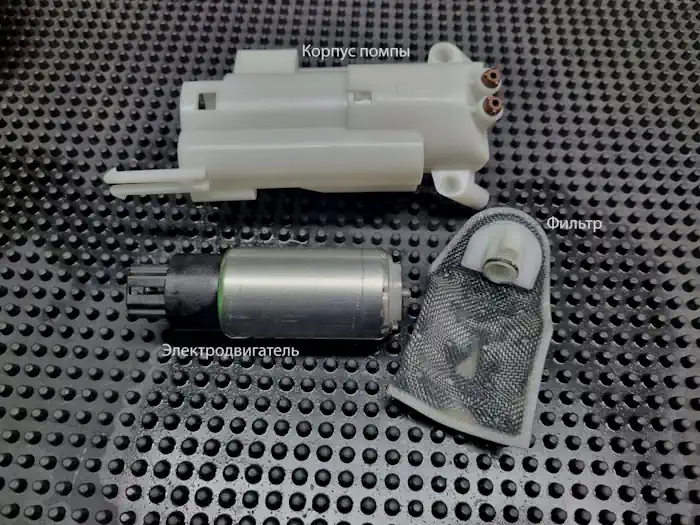

Рисунок 7 — насос в разборе: корпус, электродвигатель и забитый фильтр грубой очистки


Рисунок 8 — фильтр тонкой очистки извлечён из колбы

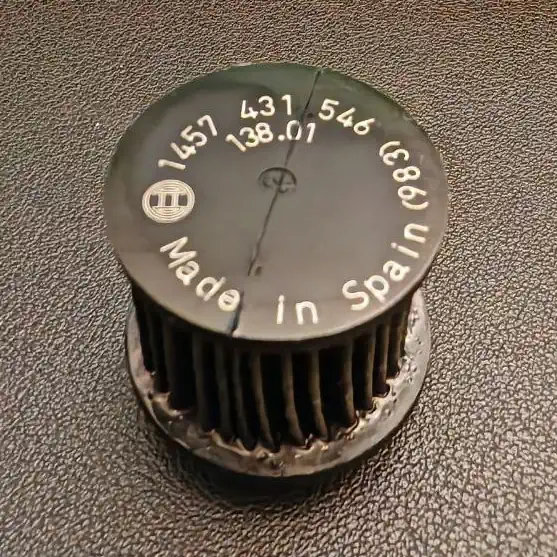

Рисунок 9 — забитый фильтр тонкой очистки, маркировка Bosch 1 457 431 546

Установка насоса

  1. Вставьте насос в бак, направив его назад (Рис. 10).
  2. Установите прижимное кольцо.
  3. Вверните новые винты и затяните их крест-накрест. Момент затяжки — 4,5–5,5 Н·м.
  4. Подсоедините топливную магистраль к насосу.
  5. Установите топливный бак.


Рисунок 10 — установка насоса

  1. Топливный насос в сборе
  2. Прижимное кольцо
  3. Винты (5 шт.)
  4. Топливная магистраль

Проверка после ремонта

  1. Включите зажигание и проверьте, нет ли течи топлива.
  2. Проверьте давление топлива (как при диагностике): 359–441 кПа.
  3. Проверьте работу двигателя под нагрузкой: рывков и провалов мощности нет.
  4. Насос при запуске работает без скрежета и воя.

Дополнительные меры

Не описаны в сервисном руководстве, эффективность производителем не подтверждена.

  • Меняйте фильтр грубой очистки при каждом техническом обслуживании, а за фильтром тонкой очистки следите: скрежет насоса при запуске — признак его засора. Вместо оригинального фильтра применяют аналоги подходящего размера; нужен фильтр-мешок, как заводской, а не сетчатый фильтр — см. аналоги.
  • Китайская копия насоса 61200062A стоит около 10 000 ₽ — примерно в шесть раз дешевле оригинала. Корпус повторяет заводской насос, фильтры грубой и тонкой очистки на месте. Насос держит давление в пределах нормы 359–441 кПа, двигатель запускается с первого раза. При такой цене вместо промывки фильтров можно менять насос целиком.
  • Снятый исправный насос, который оставляют про запас, хранят погружённым в бензин: иначе он рассыхается и перестаёт нормально работать.
  • Насос при извлечении из бака можно слегка сжать, потянув за серый цилиндр колбы фильтра тонкой очистки: сборка насоса стоит на подпружиненных направляющих.
  • Устанавливать дополнительный фильтр тонкой очистки после насоса нельзя: клапан сброса давления находится под фильтром тонкой очистки, в чистой зоне.
  • Насосы-аналоги для Pan America: насос от Lada Priora и насос Bosch от ВАЗ-2110. Соответствие их давления и производительности заводским значениям не подтверждено.
  • Pan America в жару: не допускайте малого остатка топлива в баке.
  • Растворители (бензин, изопропиловый спирт, ацетон, уайт-спирит в ультразвуковой ванне) частицы краски полностью не растворяют. Предлагались химическая очистка бака от краски и вскрытие бака с механической очисткой; результатов нет.

Каталожные номера

Номер Деталь Оригинальное название
61200062A Топливный насос в сборе, новая ревизия PUMP, FUEL, MODULE
61200062 Топливный насос в сборе, старая ревизия — заменён на 61200062A FUEL PUMP, with 61200070, 61200083
61200123 Фильтр грубой очистки для насоса 61200062A FUEL PUMP SUB-CMPNT, STRAINER
61200083 Фильтр грубой очистки для насоса 61200062 STRAINER, fuel pump
61200070 Прокладка насоса GASKET, fuel pump
10201216 Винт крепления насоса, 5 шт. — по руководству ставят новые SCREW, W/ LOCK PATCH

Выбор детали

Номера — по каталогу Sportster S 2021 года, каталогам дилера 2022 и 2024 годов и бюллетеню M1674; насос одинаков у Sportster S и Pan America 2021–2025 годов. Фильтры грубой очистки у ревизий насоса разные и не взаимозаменяемы. Бывший в употреблении насос может иметь тот же засор фильтра тонкой очистки, что и снятый. Аналоги насоса, электродвигателя и фильтра — Топливный насос и фильтры.
