Кратко
Передачи переключаются жёстко или нечётко из-за погнутого болта оси рычага, люфтов во втулках рычага и в шарнирах тяги, неправильной регулировки сцепления. При падении на рычаг может отломиться крепёжное ухо на картере. Погнутый болт и изношенную тягу заменяют, втулки рычага восстанавливают, крепёж затягивают моментами из руководства.
Симптомы
- Жёсткое переключение передач.
- Рычаг переключения перекошен, носок обуви соскальзывает с него.
- Люфт рычага на оси и в шарнирах тяги, передачи включаются нечётко.
- Шарнир тяги ходит неплавно.
- После падения на рычаг отломилось крепёжное ухо на картере.
- Передача самопроизвольно выключается.
Причины
- Неправильная регулировка сцепления или троса сцепления: по руководству это первая причина жёсткого переключения — см. Сцепление.
- Повреждение рычага или тяги переключения, погнутый болт оси рычага.
- Износ втулок рычагов и подножек, в том числе у рычагов сторонних производителей.
- Износ подшипников шарниров тяги.
- Удар при падении на рычаг.
- Износ кулачков переключения в коробке передач — причина самопроизвольного выключения передачи.
Диагностика
- Проверьте свободный ход троса сцепления.
- Осмотрите рычаг переключения: нет ли перекоса, прямой ли болт оси рычага (Рис. 1).
- Проверьте люфт рычага на оси и люфт в шарнирах тяги.
- Осмотрите место крепления кронштейна рычага на картере.
- Если передача самопроизвольно выключается при исправных рычаге и тяге, требуется проверка кулачков переключения в коробке передач.

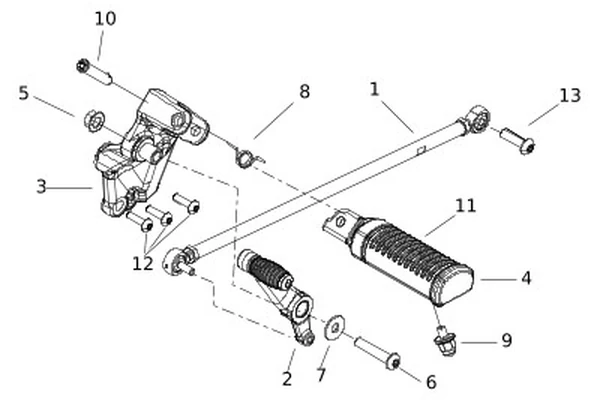

Рисунок 1 — рычаг и тяга переключения Sportster S на схеме каталога деталей
- 1 — тяга переключения
- 2 — рычаг переключения
- 3 — кронштейн рычага
- 5 — гайка оси рычага
- 6 — болт (винт) оси рычага
- 7 — шайба
- 13 — винт крепления тяги к рычагу вала переключения
Решение
Применимость
Порядок работ и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907). Коробка передач одинакова на всех моделях с двигателем Revolution Max; рычаг, кронштейн и тяга переключения у Nightster и Pan America другие.
Инструмент и расходные материалы
| Наименование | Номер |
|---|---|
| Динамометрический ключ | — |
| Болт оси рычага, тяга переключения | см. Каталожные номера |
Подготовка
Снятие тяги и рычага
- Выверните винт крепления тяги к рычагу вала переключения (Рис. 1, поз. 13).
- Отверните гайку, выверните болт оси рычага и снимите шайбу (Рис. 1, поз. 5–7).
- Снимите тягу вместе с рычагом.
- Отсоедините тягу от рычага переключения (Рис. 2).
Рисунок 2 — рычаг переключения и тяга
- Рычаг переключения
- Тяга
Замена деталей
- Замените погнутый болт оси рычага.
- Замените тягу с изношенными шарнирами или подшипники шарниров.
- При люфте рычага на оси восстановите втулки рычага.
Установка
- Присоедините тягу к рычагу переключения. Момент затяжки — 10,1–12,4 Н·м.
- Установите тягу и вверните винт её крепления к рычагу вала переключения. Момент затяжки — 10,5–12 Н·м.
- Установите шайбу, болт оси рычага и гайку. Момент затяжки — 24,5–30 Н·м.
- Если снимали рычаг вала переключения, затяните его стяжной винт. Момент затяжки — 19,5–21,5 Н·м.
- Установите главный предохранитель.
При исправных деталях тягу регулировать не нужно.
Проверка после ремонта
- Переключите все передачи вверх и вниз: передачи включаются чётко, рычаг и тяга не люфтят.
Дополнительные меры
Не описаны в сервисном руководстве, эффективность производителем не подтверждена.
- Для замены болта оси подходит любой болт нужного размера (M8×1,25) из качественной оцинкованной или нержавеющей стали A4, чтобы не ржавел: нагрузка на срез небольшая.
- Втулки рычагов и подножек сторонних производителей со временем изнашиваются; новые бронзовые втулки, выточенные токарем, устраняют люфт.
- Подшипники шарниров тяги недорогие, их меняют периодически. Чтобы исключить люфт, на подшипники тяги натягивают два плотных уплотнительных кольца.
- Отломившееся ухо картера восстанавливают сваркой с наплавкой материала и установкой резьбовой вставки. Работа сложная.
- Переход на другое моторное масло делает переключение мягче — см. Моторное масло.
Каталожные номера
| Номер | Деталь | Оригинальное название |
|---|---|---|
| 10201009 | Болт (винт) оси рычага переключения, M8×1,25 — Sportster S, Nightster | SCREW, M8X1.25 |
| 10100132 | Гайка оси рычага, M8×1,25 — Sportster S | NUT, M8X1.25, FLANGE |
| 10600060 | Шайба оси рычага — Sportster S, Nightster | WASHER, CUST, 8.4X1.6X22 |
| 33600281A | Тяга переключения — Sportster S | SHIFT LKGE ROD ASSY, GEAR |
| 33600285 | Рычаг переключения — Sportster S | SUB-ASSY, SHF LVR, RDR |
| 33600351 | Тяга переключения — Nightster | SHIFT LKGE ROD ASSY, GEAR |
| 33600373 | Рычаг переключения — Nightster | SUB-ASSY, SHF LVR, RDR |
Выбор детали
Номера Sportster S — по каталогу 2021 года и каталогам дилера 2022 и 2024 годов (тяга 33600281 заменена на 33600281A); Nightster — по каталогам дилера 2022 и 2024 годов. Подшипники шарниров тяги в каталоге отдельной позицией не указаны — только тяга в сборе.
