Кратко
Тонкая прокладка заливной горловины прорезается при перетяжке винтов или рассыхается со временем. Бак вокруг горловины становится мокрым от бензина, при торможении топливо выплёскивается из-под накладки горловины. Прокладку заменяют и затягивают винты горловины строго по моменту; пока едет оригинальная прокладка, можно за несколько минут вырезать самодельную из бензомаслостойкой резины.
Симптомы
- Бак вокруг заливной горловины мокрый от бензина, хотя при заправке топливо не проливалось.
- При торможении бензин выплёскивается из-под накладки горловины.
- Сильный запах бензина, топливо попадает на одежду.
Причины
- Прокладка заливной горловины очень тонкая: при затяжке винтов с превышением момента пластик горловины прорезает её.
- Прокладка рассыхается со временем.
- Существует мнение, что уплотнение может быть повреждено нагревом при работах с баком, например при оклейке бака плёнкой.
Диагностика
- Заправьте бак, не проливая топливо, и осмотрите бак вокруг горловины.
- Снимите консоль бака и осмотрите прокладку горловины (Рис. 1): разрезы, трещины, рассыхание.
- Проверьте, не перетянуты ли винты горловины.
Рисунок 1 — заливная горловина под консолью
- Заливная горловина
- Винты (6 шт.)
- Шланг отвода паров топлива
- Шланг клапана опрокидывания
- Хомут
- Провод датчика уровня топлива
Решение
Применимость
Порядок работ и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907). Бак и заливная горловина Nightster и Pan America устроены иначе.
Критично
Бензин легко воспламеняется. Работайте вдали от источников огня. Не ездите с течью топлива из-под горловины.
Инструмент и расходные материалы
| Наименование | Номер |
|---|---|
| Динамометрический ключ | — |
| Прокладка заливной горловины | см. Каталожные номера |
| Бензомаслостойкая резина толщиной 2 мм — для самодельной прокладки | — |
Снятие заливной горловины
Замена прокладки
- Снимите старую прокладку (Рис. 2).
- Очистите привалочные поверхности бака и горловины.
- Уложите новую прокладку в паз горловины.

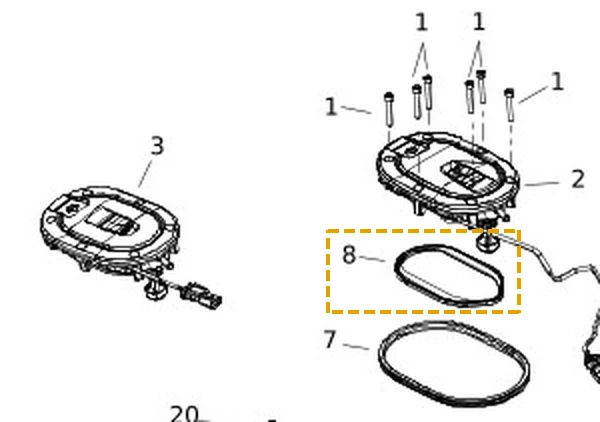

Рисунок 2 — прокладка горловины на схеме бака из каталога деталей
- 1 — винты горловины (6 шт.)
- 2 — заливная горловина
- 3 — заливная горловина с замком крышки
- 7 — прокладка консоли
- 8 — прокладка заливной горловины 61100201
Установка заливной горловины
- Установите заливную горловину: винты затягивайте крест-накрест. Момент затяжки — 4,5–5,5 Н·м. Не превышайте момент: пластик горловины прорезает тонкую прокладку.
- Установите консоль.
Проверка после ремонта
- Включите зажигание и проверьте, нет ли течи вокруг горловины.
- Заправьте бак и убедитесь, что вокруг горловины сухо, в том числе после поездки с торможениями.
Дополнительные меры
Не описаны в сервисном руководстве, эффективность производителем не подтверждена.
- Самодельная прокладка из бензомаслостойкой резины толщиной 2 мм: вырезать её по форме старой занимает около 5 минут. С ней можно дождаться оригинальной прокладки, а если внешний вид не важен — ездить и дальше: по опыту владельцев, самодельная прокладка надёжнее оригинальной.
- Временная мера до получения новой прокладки: установить прокладку на бензомаслостойкий герметик.
Каталожные номера
| Номер | Деталь | Оригинальное название |
|---|---|---|
| 61100201 | Прокладка заливной горловины | CAP, FUEL, GASKET (в каталоге — GASKET) |
Выбор детали
Номер — по каталогу Sportster S 2021 года, в каталогах 2022 и 2024 годов тот же. Прокладка 70900965 большего размера относится к консоли бака и входит в её комплект — для горловины она не подходит.
Отзывы
- LiS92, «Sportster S | Pan America | Nightster» и «Полезные материалы», 2025-07-27 — в перечне известных проблем Sportster S: при затяжке болтов крышки заводская прокладка перетягивается и лопается; решение — новая прокладка (около 5 $) или самодельная из резины. Прокладка очень тонкая, при перетяжке пластик горловины её прорезает; пока ждал оригинальную, изготовил прокладку из бензомаслостойкой резины и ездил с ней 2–3 месяца без проблем. Изготовление из резины толщиной 2 мм занимает около 15 минут, самодельная прокладка надёжнее оригинальной. Как временную меру советует бензомаслостойкий герметик; оригинальную прокладку везут долго («Болталка», 2026-06-08).
- N., «Болталка», 2026-06-08 — новый Sportster S. После второй полной заправки бак вокруг горловины оказался мокрым от бензина, хотя топливо не проливалось. До этого мотоцикл побывал в детейлинге, где пытались оклеить бак плёнкой; предполагает повреждение уплотнения при нагреве феном и предъявил претензию исполнителю.
- 🐺, «Болталка», 2026-06-08 — бензин выплёскивался из-под накладки горловины при торможении, прокладка рассохлась. Вырезал новую из бензостойкой резины, ездит с ней полгода без проблем.
Источники
- Сервисное руководство Sportster S 2021 (94000907):
- раздел 6.6 «Console», стр. 6-7;
- раздел 6.10 «Fuel Inlet», стр. 6-11, рисунок 6-13.
- Каталог запчастей Sportster 2021: раздел «Fuel Tank».
- Telegram-группа, топики «Болталка», «Sportster S | Pan America | Nightster», «Полезные материалы» — см. Отзывы.
