Плавающие или зависающие обороты, подсос воздуха во впуске

Кратко

Через разорванный резиновый рестриктор — впускной патрубок в корпусе воздушного фильтра перед дроссельной заслонкой — или уплотнение под ним воздух подсасывается мимо фильтра, и обороты холостого хода поднимаются до 2000–3000 об/мин. Рестрикторы осматривают, сняв воздушный фильтр, и заменяют — сразу оба. Зависание оборотов на высоком значении также связывают с ошибкой ранних версий программного обеспечения.

Симптомы

  • После прогрева обороты холостого хода около 2000 об/мин, временами зависают около 3000 об/мин.
  • После сброса газа обороты падают медленно. Из-за высоких оборотов трудно включить первую передачу с нейтрали.
  • Хлопки в глушителе.
  • Грязь в корпусе воздушного фильтра за фильтрующим элементом.
  • Мотоцикл однократно удерживает повышенные обороты при закрытой ручке газа, затем неисправность проходит сама.

Причины

  • Разрыв или отслоение резины рестриктора или повреждение уплотнения под ним. Воздух подсасывается мимо фильтра, в корпус попадает грязь, обороты холостого хода поднимаются. Существуют мнения, что причина — заводской дефект резины или затяжка рестриктора не по моменту, при которой край дроссельной заслонки надрезает резину.
  • Ошибка ранних версий программного обеспечения, при которой обороты зависают на высоком значении. При подсосе воздуха обороты, как правило, не фиксируются на высоком значении, а плавают. Для Pan America 2021–2025 годов производитель выпустил обновление программы блока управления двигателем, улучшающее работу после холодного пуска и стабильность холостого хода (бюллетень M1720).
  • Подсос воздуха через впускные коллекторы между модулем дроссельной заслонки и головками цилиндров.

Диагностика

  1. Прогрейте двигатель до рабочей температуры, оцените обороты холостого хода: плавают они или зависают на одном значении.
  2. Снимите воздушный фильтр и осмотрите рестрикторы (Рис. 1): разрывы, трещины, отслоение резины, грязь за фильтрующим элементом. Скопление грязи в корпусе указывает на давний подсос.
  3. Места подсоса за дроссельной заслонкой ищите течеискателем с пропаном HD-41417 (Рис. 2). Крышку корпуса воздушного фильтра при этом не снимайте: пропан, попавший в корпус, даёт ложный результат, поэтому рестрикторы этим способом не проверяют.
    1. Закройте вентиль течеискателя, повернув его по часовой стрелке до упора, и установите течеискатель на баллон с пропаном.
    2. Нажмите и удерживайте кнопку, медленно открывайте вентиль, пока шарик расходомера не поднимется до отметки 5–10 по шкале. Отпустите кнопку.
    3. На прогретом двигателе направляйте сопло на возможные места подсоса и нажимайте кнопку. В месте подсоса звук двигателя меняется.
    4. По окончании закройте вентиль.
  4. Если подсоса нет, а обороты зависают на высоком значении, проверьте версию программного обеспечения — см. Обновление программного обеспечения. На Pan America блок управления двигателем обновляют у дилера по бюллетеню M1720.


Рисунок 1 — рестрикторы в корпусе воздушного фильтра

  • 1 — корпус воздушного фильтра
  • 2 — воздушный фильтр
  • 4 — передний рестриктор

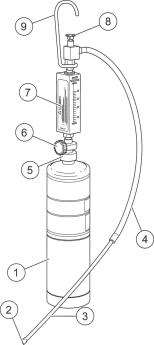

Рисунок 2 — течеискатель с пропаном

  1. Баллон с пропаном
  2. Сопло
  3. Медная трубка
  4. Шланг
  5. Вентильный блок
  6. Вентиль
  7. Расходомер
  8. Кнопка
  9. Подвес

Разные модели

Двигатель у моделей одинаковый, основание корпуса воздушного фильтра у Sportster S и Pan America тоже, но рестрикторы, модуль дроссельной заслонки и впускные коллекторы разные (50 и 54 мм). Доступ к корпусу фильтра у моделей различается. Порядок работ ниже — для Sportster S.

Решение

Применимость

Снятие корпуса воздушного фильтра, модуля дроссельной заслонки и впускных коллекторов, проверка на подсос и моменты затяжки — по сервисному руководству Sportster S 2021 года (94000907). Отдельной процедуры замены рестрикторов в руководстве нет: их заменяют при снятом основании корпуса воздушного фильтра. На Pan America бак и корпус воздушного фильтра снимают иначе.

Критично

Бензин и пропан легко воспламеняются. Перед отсоединением топливной магистрали сбросьте давление в системе. Не допускайте открытого огня и искр рядом с баллоном пропана.

Инструмент и расходные материалы

Наименование Номер
Течеискатель с пропаном (Propane Enrichment Kit), небольшой баллон пропана HD-41417
Динамометрический ключ —
Рестрикторы, впускные коллекторы см. Каталожные номера

Замена рестрикторов

  1. Снимите топливный бак, воздушный фильтр и основание корпуса воздушного фильтра.
  2. Снимите повреждённые рестрикторы и установите новые — сразу оба.
  3. Установите основание корпуса: проверьте, что рестрикторы сели на место, затяните винты основания в порядке 1–8 в два прохода — 4–5 Н·м, затем 5–7 Н·м.
  4. Установите воздушный фильтр и крышку корпуса, затем топливный бак.

Замена впускных коллекторов

Выполняют, если проверка пропаном показала подсос за дроссельной заслонкой.

  1. Снимите топливный бак и основание корпуса воздушного фильтра, как при замене рестрикторов.
  2. Отсоедините разъёмы модуля дроссельной заслонки, выверните винты и снимите модуль (Рис. 3).
  3. Выверните винты регулятора давления топлива (Рис. 4).
  4. Выверните винты и снимите форсунки.
  5. Выверните винты и снимите датчики абсолютного давления.
  6. Выверните винты и снимите передний и задний впускные коллекторы (Рис. 5).
  7. Установите новые коллекторы. Момент затяжки винтов — 9–11 Н·м.
  8. Установите датчики абсолютного давления. Момент затяжки винтов — 9–11 Н·м.
  9. Установите форсунки. Момент затяжки винтов топливной рампы — 9–11 Н·м. Повреждённые уплотнительные кольца форсунок замените.
  10. Вверните винты регулятора давления топлива. Момент затяжки — 9–11 Н·м.
  11. Установите модуль дроссельной заслонки. Момент затяжки винтов — 14–16 Н·м. Подсоедините разъёмы.
  12. Установите основание корпуса воздушного фильтра, фильтр, крышку корпуса и топливный бак, как при замене рестрикторов.


Рисунок 3 — модуль дроссельной заслонки

  1. Винты
  2. Модуль дроссельной заслонки


Рисунок 4 — форсунки и датчики на модуле

  1. Винты топливной рампы (2 шт.)
  2. Форсунки (2 шт.)
  3. Винты датчиков (2 шт.)
  4. Датчики абсолютного давления (2 шт.)
  5. Винты регулятора давления топлива (2 шт.)


Рисунок 5 — впускные коллекторы

  1. Винты (6 шт.)
  2. Задний впускной коллектор
  3. Передний впускной коллектор

Проверка после ремонта

  1. Включите зажигание и проверьте, нет ли течи топлива.
  2. Прогрейте двигатель и проверьте обороты холостого хода: стабильные, без плавания и зависания.
  3. Если заменяли впускные коллекторы, повторите проверку течеискателем с пропаном.

Дополнительные меры

Не описаны в сервисном руководстве, эффективность производителем не подтверждена.

  • Временная мера до получения новой детали: нанесите герметик на место разрыва и дайте ему подсохнуть, чтобы из него сформировалась прокладка; деталь не вклеивайте.
  • При зависании оборотов на высоком значении — обновление программного обеспечения. По имеющимся сведениям, обновление с флеш-накопителя устраняло зависание оборотов на ранних версиях — см. Обновление программного обеспечения.

Каталожные номера

Номер Деталь Оригинальное название
27200070 Рестриктор переднего цилиндра — Sportster S VELOCITY STACK, front
27200071 Рестриктор заднего цилиндра — Sportster S VELOCITY STACK, rear
27200067 Рестриктор переднего цилиндра — Pan America VELOCITY STACK, FRONT
27200068 Рестриктор заднего цилиндра — Pan America VELOCITY STACK, REAR
27300172 Впускной коллектор переднего цилиндра — Sportster S MANIFOLD, INTK, TBA, FR, 50MM (в каталоге — INTAKE MANIFOLD, front)
27300178 Впускной коллектор заднего цилиндра — Sportster S MANIFOLD, INTK, TBA, RR, 50MM (в каталоге — INTAKE MANIFOLD, rear)
27300171 Впускной коллектор переднего цилиндра — Pan America MANIFOLD, INTK, TBA, FR, 54MM
27300177 Впускной коллектор заднего цилиндра — Pan America MANIFOLD, INTK, TBA, RR, 54MM

Выбор детали

Номера Sportster S — по каталогу 2021 года, Pan America — по каталогам дилера 2022 и 2024 годов, в том числе Pan America Special; в каталогах 2022 и 2024 годов номера Sportster S те же. Рестрикторы и коллекторы моделей не взаимозаменяемы: у Sportster S модуль дроссельной заслонки 50 мм, у Pan America — 54 мм. Рестрикторы меняют парой.

Коды ошибок

Коды, возможные при нестабильных оборотах холостого хода:

Код Расшифровка Оригинал
P050500 Нестабильные холостые обороты Idle speed control unstable
P050600 Холостые обороты ниже заданных Idle speed control RPM too low
P050700 Холостые обороты выше заданных Idle speed control RPM too high
Полный список — [[P - Двигатель и трансмиссия P-коды]].

Отзывы

  • Павел Мельков, «Болталка», 2026-06-05 — Pan America Special 2021 года, привезён из Японии. Обороты не падали, снижались только тормозом и переключением передач; затем загорелся индикатор резерва топлива и захлопал глушитель. После включения нейтрали на ходу не мог включить первую передачу — обороты были выше 3000; помогало удержание сцепления и тормоза; на 4–6 передачах ехал нормально, но обороты падали медленно (2026-06-19). Причиной оказался дырявый впускной патрубок (2026-06-22). Посоветовал заказывать сразу оба патрубка («Тюнинг и ремонт», 2026-07-13).
  • N., «Болталка», 2026-06-19 — однажды мотоцикл удерживал повышенные обороты при закрытой ручке газа и ехал сам; на светофоре неисправность прошла и больше не повторялась.
  • Александр, «Болталка», 2026-06-19 — предложил проверить датчик положения ручки газа и подсос воздуха.
  • אריה, «Тюнинг и ремонт», 2026-07-10 — Pan America, холостой ход 2000 об/мин, иногда зависает на 3000. Причиной оказался разорванный резиновый впускной патрубок (2026-07-13). Новые патрубки нашёл у владельца разбираемой Pan America («Болталка», 2026-07-15). Резина патрубков порвана в клочья; после прогрева обороты сначала держались около 2000, затем выше 3000, зависали на 3000 и не опускались ниже 2000 («Болталка», 2026-07-27). Неисправность устранена; через день после ремонта вышла из строя обгонная муфта стартера — предполагает, что её повредили поездки на высоких оборотах холостого хода («Тюнинг и ремонт», 2026-07-17).
