Снятие корпуса воздушного фильтра

Корпус воздушного фильтра снимают целиком, чтобы добраться до внутренних свечей зажигания и верхней части двигателя. Основание корпуса крепится к двигателю восемью винтами (соблюдать порядок).

Порядок работ

Sportster S

Подготовка

1. Отключите питание.
2. Снимите топливный бак.
3. Снимите крышку корпуса фильтра.
4. Снимите воздушный фильтр.
5. Снимите трубку сапуна корпуса с болта сапуна передней головки цилиндров (Рис. 1).
6. Выверните восемь винтов основания корпуса (Рис. 2).
7. Возьмитесь за основание корпуса (Рис. 2), приподнимите его примерно на 30° и снимите.

Рисунок 1

1. Трубка сапуна корпуса фильтра
2. Основание корпуса

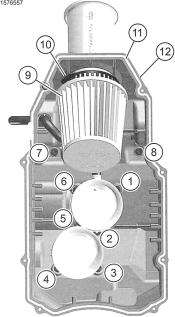

Рисунок 2
1–8. Винты основания корпуса — цифра означает порядок затяжки
9. Воздушный фильтр
10. Хомут
11. Уплотнение корпуса
12. Основание корпуса

Установка основания корпуса

1. Очистите уплотняющие поверхности воздухозаборного патрубка и внутреннюю уплотняющую поверхность воздушного фильтра смесью изопропилового спирта и дистиллированной воды 50/50 (Рис. 3).
2. Установите основание корпуса. Проверьте, что впускные патрубки сели на место.
3. Проверьте, что во всех восьми отверстиях основания стоят втулки (Рис. 4).
4. Наденьте трубку сапуна на болт сапуна передней головки цилиндров (Рис. 1).
5. Наживите восемь винтов рукой в порядке 1–8 (Рис. 2).
6. Затяните винты в порядке 1–8 предварительным моментом — 4–5 Н·м.
7. Затяните винты в том же порядке окончательным моментом — 5–7 Н·м.
8. Установите воздушный фильтр и крышку корпуса, соберите мотоцикл.

Порядок затяжки

Винты основания затягивают только ручным инструментом, строго в порядке 1–8 и в два прохода.

Рисунок 3

1. Уплотняющая поверхность
2. Хомут
3. Воздушный фильтр
4. Воздухозаборный патрубок

Рисунок 4
13. Винт (8 шт.)
14. Втулка (8 шт.)

Источники

• Сервисное руководство Sportster S 2021 (94000907): раздел 6.3 «Air Box», стр. 6-3 – 6-5, рисунки 6-2 – 6-4.
