В двигателе четыре свечи, по две на цилиндр: две наружные — с проводами от боковой катушки и две внутренние — под катушками на головках цилиндров. Свечи меняют каждые 2 года или 16 000 км, что наступит раньше (регламент). Выкрученные свечи повторно не ставят. Какие свечи ставить — Свечи зажигания, как проверить зазор и осмотреть свечи — Проверка свечей зажигания.
Двигатель у всех трёх моделей одинаковый: свечи, катушки и моменты затяжки те же. Различается доступ к внутренним свечам.
Провода и катушки снимайте только на остывшем двигателе.
Свечи и расходные материалы
| Деталь | Номер |
|---|---|
| Свечи зажигания, 4 шт. | Свечи зажигания |
| Токопроводящая смазка (Electrical Contact Lubricant) — для колпачков проводов и катушек | 11300004 |
| Параметр | Значение |
|---|---|
| Зазор между электродами | 0,7–0,8 мм |
| Момент затяжки свечей | 10–15 Н·м |
Инструмент
- Свечной ключ (14 мм).
- Проволочный щуп для свечей — как измерить зазор.
- Динамометрический ключ с малым диапазоном.
Sportster S
- Отключите питание.
- Снимите провода с наружных свечей (Рис. 1).
- Очистите место вокруг свечей, чтобы грязь не попала в цилиндры.
- Выверните свечи.
- Осмотрите провода и колпачки: трещины, ослабленные наконечники, плотность посадки на свече и катушке. Повреждённые замените.
- Проверьте зазор новых свечей.
- Проверьте, что резьба свечей и головок чистая и сухая. Вверните новые свечи рукой, затем затяните. Момент затяжки — 10–15 Н·м.
- Смажьте колпачки проводов изнутри токопроводящей смазкой и наденьте их на свечи.

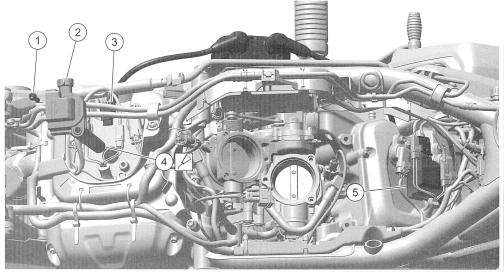

Рисунок 1
- Наружные свечи (2 шт.)
- Провода свечей (2 шт.)
Доступ к внутренним свечам
Порядок описан для Sportster S. У Nightster и Pan America корпус воздушного фильтра другой, доступ к внутренним свечам в документах не описан.
- Снимите корпус воздушного фильтра — вместе с ним снимают топливный бак.
- Отсоедините разъёмы катушек на головках цилиндров, выверните винты и снимите катушки (Рис. 2).
Рисунок 2
- Винты (2 шт.)
- Катушка заднего цилиндра
- Разъёмы (2 шт.)
- Изоляторы (2 шт.)
- Катушка переднего цилиндра
Внутренние свечи
- Очистите место вокруг свечей.
- Выверните свечи (Рис. 3).
- Проверьте зазор новых свечей.
- Вверните новые свечи рукой, затем затяните. Момент затяжки — 10–15 Н·м.
Рисунок 3
- Внутренние свечи (2 шт.)
- Головки цилиндров
Сборка
- Смажьте изоляторы катушек изнутри токопроводящей смазкой, установите катушки и подсоедините разъёмы. Момент затяжки винтов — 5,3–7,5 Н·м.
- Установите корпус воздушного фильтра и топливный бак.
- Установите главный предохранитель.
- Запустите двигатель: он должен заводиться сразу и ровно работать на холостом ходу, без ошибок на приборной панели.
Источники
- Сервисное руководство Sportster S 2021 (94000907): раздел 2.22 «Inspect and Replace Spark Plugs», стр. 2-39 – 2-41, таблица 2-22, рисунки 2-42 и 2-43; раздел 8.8 «Spark Plug Cables», стр. 8-12 – 8-13; раздел 8.9 «Ignition Coil», стр. 8-14 – 8-15, рисунок 8-26.
- Руководство владельца Sportster RH 2022 (94000998): «Spark Plugs», стр. 155.
